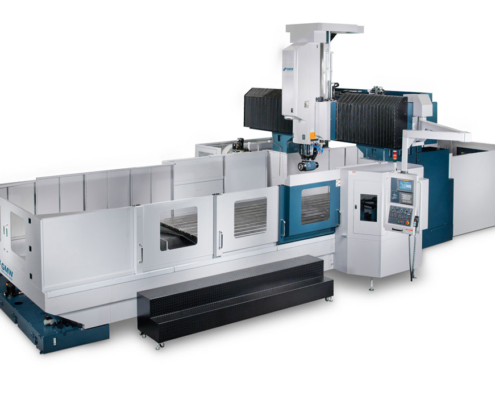

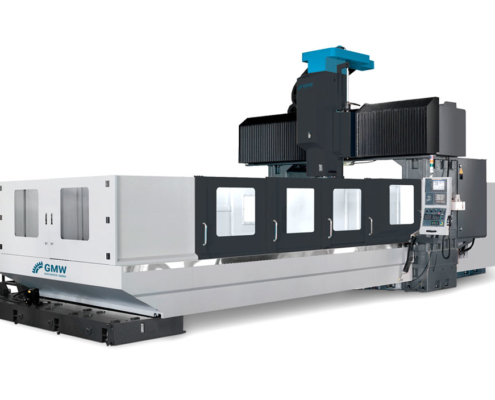

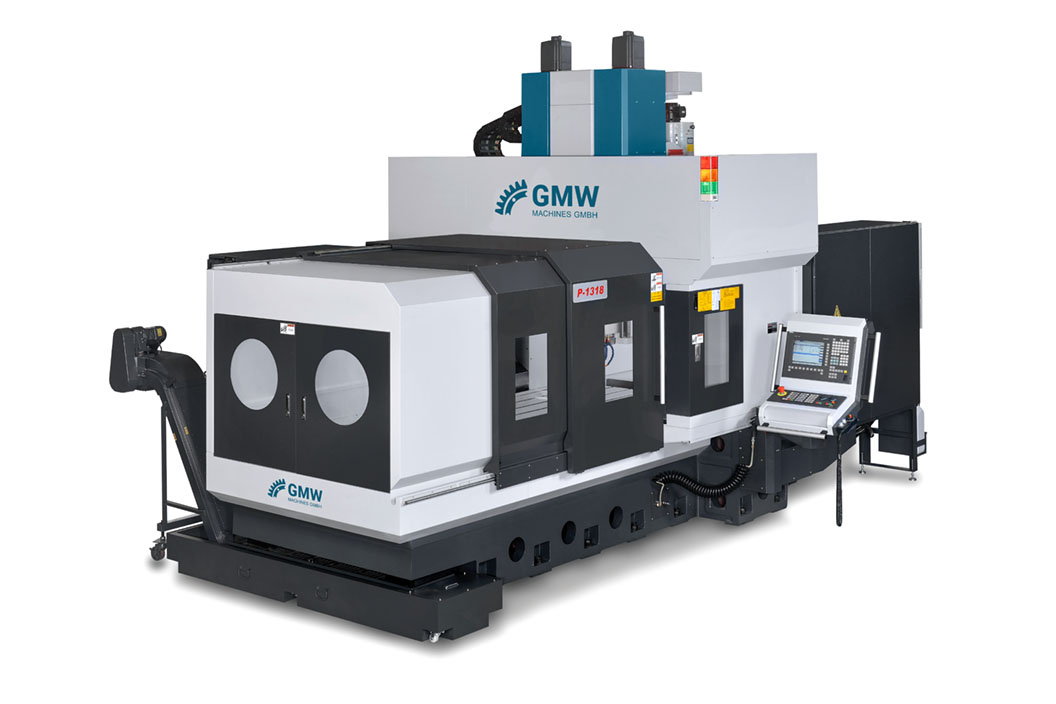

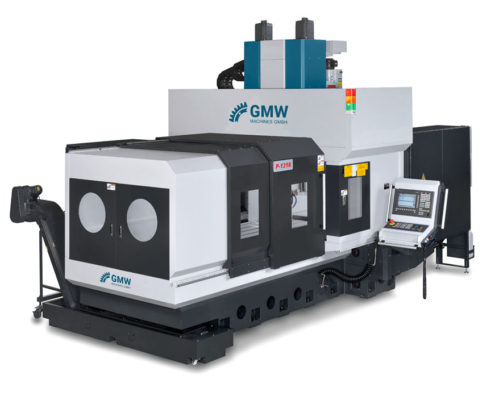

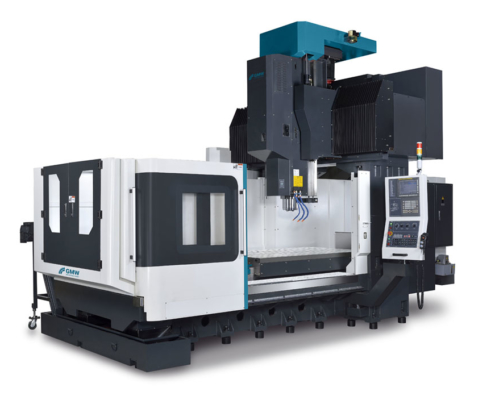

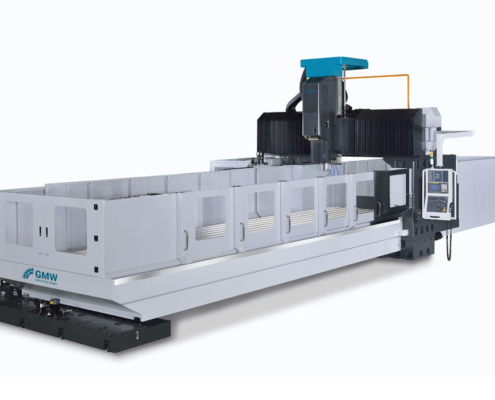

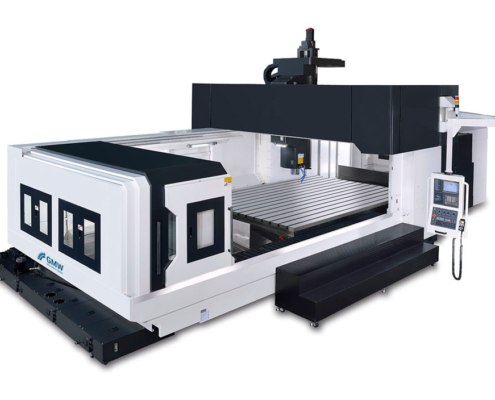

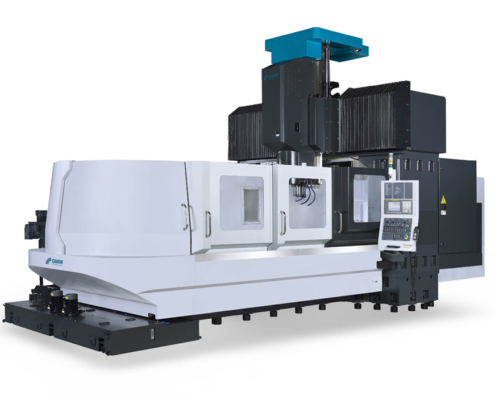

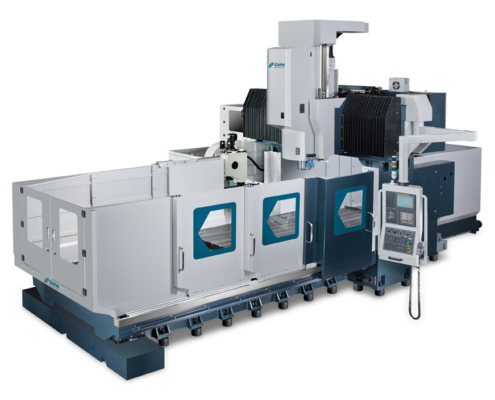

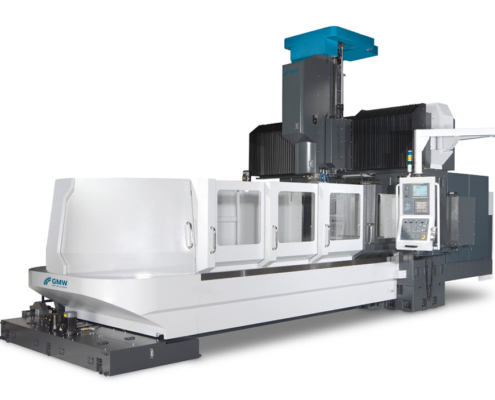

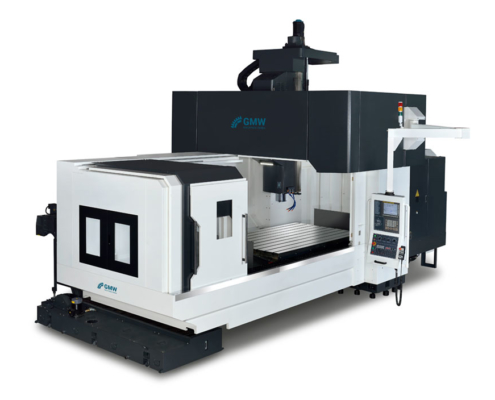

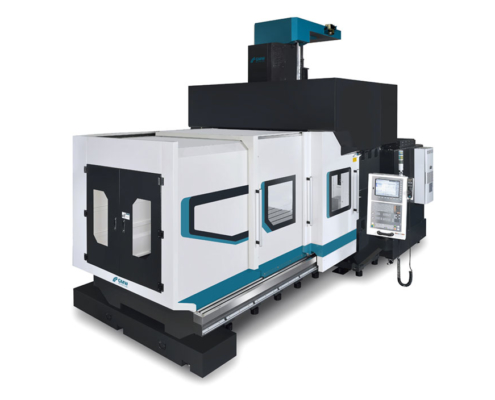

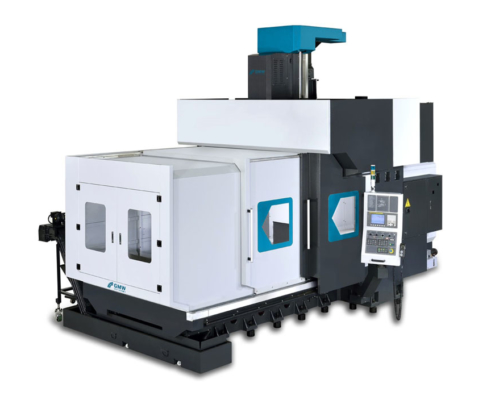

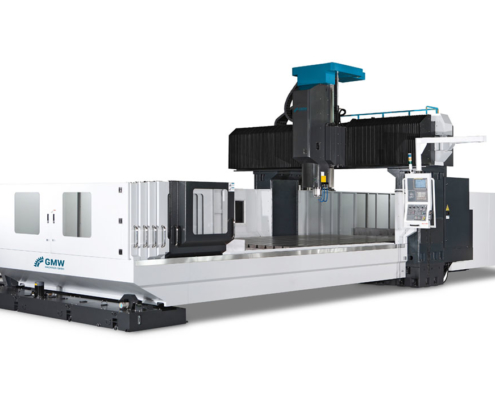

BAZ mit verfahrbarem Tisch / Serie GB

Portalfräsmaschinen

Produktbeschreibung

Portalfräsmaschinen von GMW mit verfahrbarem Tisch zeichnen sich besonders durch ihre starke Belastbarkeit bei der Aufnahme von Bearbeitungskräften aus. Im Speziellen sind diese Maschinen für die hohen Belastungen bei der Bearbeitung von Großteilen konstruiert. Mit modernen Fräseinheiten lässt diese Bauart hohe Schnittgeschwindigkeiten und mehrachsige Bearbeitungen bei großen Werkstückgewichten und Abmessungen zu.

Daten & Fakten

GB 2012A - GB 2622 GB 3012A - GB 3122 GB 3127 - GB 4122 GB 4131 - GB 5140 GB 6116 - GB 6140 GB 8122 - GB 8140 GB 10127 - GB 10140

Model	GB-2012A / GBMC-20I2	GB-2012	GB-2015 / GBMC-2015	GB-2616 / GBMC-2616	GB-2622 / GMBC-2622
X- Achse [mm]	2100	2100	2100	2600	2600
Y- Achse [mm]	1200	1200	1500	1600	2200
Z- Achse [mm]	800 (OP 1000)	800 (OP 1000)	800 (OP 1000)	STD900 (OP 1100)	Standard 900 ( Optional 1100)
Abstand Spindel / Tisch Oberkante [mm]	150 – 950 (OP 150 – 1150)	200 – 1000 (OP200 – 1200)	200 – 1000 (OP200 – 1200)	200 – 1100 (OP200 – 1300)	200 – 1100 (Optional 200 – 1300)
Abstand zwischen den Ständern [mm]	1350	1350	1650	1700	2300
Tisch
Tischlänge [mm]	2000	2000	2000	2500	2500
Tischbreite [mm]	1100	1100	1400	1500	2100
T-Nutengröße [mm]	22 x 7 x 160	22 x 7 x 160	22 x 9 x 160	22 x 9 x 160	28 x 10 x 200
Max. Tischlast [t]	4	4	6	9	11
Spindel
Spindelantrieb [kW]	15 / 18.5 (OP22 / 26)	15 / 18.5 (OP22 / 26)	15 / 18.5 (OP22 / 26)	22 / 26 (OP30 / 37)	22 / 26 (OP30 / 37)
Spindeldrehzahl [Upm]	X	STD 6000 / OP 4000	STD 6000 / OP 4000	STD 6000 / OP 4000	STD 6000 / OP 4000
Spindelaufnahme	ISO 40	ISO 50	ISO 50	ISO 50	ISO 50
Spindellagerdurchm. [mm]	70	100	100	100	100
Zustellung
Eilgang ( X/Y/Z ) [m/min]	20 / 20 / 15	20 / 20 / 15	20 / 20 / 15	24 / 24 / 15	20 / 20 / 15
Vorschub [mm/min]	10000	10000	10000	10000
Werkzeugwechsler
Anz. Werkzeuge [Pos]	30 (*40 / 60)	30 (*40 / 60)	30 (*40 / 60)	30 (*40 / 60)	30 (*40 / 60)
Min. Durchm. [mm]	75	125	125	125	125
Max. Durchm. [mm]	127	215	215	215	215
Max. Länge [mm]	300	400	400	400	400
Max. Gewicht [t]	7	20	20	20	20
Weitere Informationen
Steuerung	Siemens 840dsl / Heidenhain iTNC640	Siemens 840dsl / Heidenhain iTNC640	Siemens 840dsl / Heidenhain iTNC640	Siemens 840dsl / Heidenhain iTNC640	Siemens 840dsl / Heidenhain iTNC640
Messsystem	Heindenhain	Heindenhain	Heindenhain	Heindenhain	Heindenhain
Führungsbahnentyp X/Y/Z	Linearführungen	Linearführungen	Linearführungen	Linearführungen	Linearführungen
Anschlußwert [kVA]	35	35	35	35	45
Netto Gew. [t]	18 / 21	18 / 21	19 / 22	29 / 32	30 / 33
Platzbedarf (l x b x h) [m]	6,1 x 4,3 x 4,4	6,1 x 4,3 x 4,4	6,1 x 4,6 x 4,3	7,8 x 4,1 x 4,6	7,6 x 5,4 x 4,6

Standardmäßig werden unsere Maschinen mit Siemens-Steuerung ausgeliefert. Auf Wunsch können wir die Maschinen auch mit Heidenhain- und Fanuc-Steuerungen auslegen. Die Maschinen werden mittels Pflichtenheft montiert und ausgeliefert.

Model	GB-3012A / GBMC-3012	GB-3012	GB-3015 / GBMC-3015	GB-3116 / GBMC-3116	GB-3122 / GBMC-3122
X- Achse [mm]	3100	3100	3100	3100	3100
Y- Achse [mm]	1200	1200	1500	1600
Z- Achse [mm]	800 (OP 1000)	800 (OP 1000)	800 (OP 1000)	Standard 900 ( Optional 1100)	Standard 900 ( Optional 1100)
Abstand Spindel / Tisch Oberkante [mm]	150 – 950 (OP 150 – 1150)	200 – 1000 (OP200 – 1200)	200 – 1000 (OP200 – 1200)	200 – 1100 ( Optional 200 – 1300)	200 – 1100 (Optional 200 – 1300)
Abstand zwischen den Ständern [mm]	1350	1350	1650	1700
Tisch
Tischlänge [mm]	3000	3000	3000	3000	3000
Tischbreite [mm]	1100	1100	1400	1500
T-Nutengröße [mm]	22 x 7 x 160	22 x 7 x 160	22 x 9 x 160	22 x 9 x 160
Max. Tischlast [t]	5	5	7	11	14
Spindel
Spindelantrieb [kW]	15 / 18.5 (OP 22 / 26)	15 / 18.5 (OP 22 / 26)	15 / 18.5 (OP 22 / 26)	22 / 26 (OP 30 / 37)	22 / 26 (OP 30 / 37)
Spindeldrehzahl [Upm]	X	STD 6000 / OP 4000	STD 6000 / OP 4000	STD 6000 / OP 4000	STD 6000 / OP 4000
Spindelaufnahme	ISO 40	ISO 50	ISO 50	ISO 50	ISO 50
Spindellagerdurchm. [mm]	70	100	100	100	100
Zustellung
Eilgang ( X/Y/Z ) [m/min]	20 / 20 / 15	20 / 20 / 15	20 / 20 / 15	24 / 24 / 15	20 / 20 / 15
Vorschub [mm/min]	10000	10000	10000	10000
Werkzeugwechsler
Anz. Werkzeuge [Pos]	30 (*40 / 60)	30 (*40 / 60)	30 (*40 / 60)	30 (*40 / 60)	30 (*40 / 60)
Min. Durchm. [mm]	75	125	125	125	125
Max. Durchm. [mm]	127	215	215	215	215
Max. Länge [mm]	300	400	400	400	400
Max. Gewicht [t]	7	20	20	20	20
Weitere Informationen
Steuerung	Siemens 840dsl / Heidenhain iTNC640	Siemens 840dsl / Heidenhain iTNC640	Siemens 840dsl / Heidenhain iTNC640	Siemens 840dsl / Heidenhain iTNC640	Siemens 840dsl / Heidenhain iTNC640
Messsystem	Heindenhain	Heindenhain	Heindenhain	Heindenhain	Heindenhain
Führungsbahnentyp X/Y/Z	Linearführungen	Linearführungen	Linearführungen	Linearführungen	Linearführungen
Anschlußwert [kVA]	35	35	35	45	45
Netto Gew. [t]	23 / 25	23 / 25	24 / 27	33 / 36	32 / 35
Platzbedarf (l x b x h) [m]	8,1 x 4,3 x 4,4	8,1 x 4,3 x 4,4	8,1 x 4,6 x 4,3	8,9 x 4,1 x 4,6	8,6 x 5,4 x 4,6

Model	GB-3127 / GBMC-3127	GB-4116 / GBMC-4116	GB-4127 / GBMC-4127	GB-4140 / GBMC-4140	GB-4122 / GBMC-4122
X- Achse [mm]	3100	4100	4100	4100	4100
Y- Achse [mm]	2700		2700	4000
Z- Achse [mm]	Standard 900 (Optional 1100)	Standard 900 ( Optional 1100)	Standard 900 (Optional 1100)	1100	Standard 900 ( Optional 1100)
Abstand Spindel / Tisch Oberkante [mm]	200 – 1100 (Optional 200 – 1300)	200 – 1100 (Optional 200 – 1300)	200 – 1100 (Optional 200 – 1300)	200 – 1300	200 – 1100 (Optional 200 – 1300)
Abstand zwischen den Ständern [mm]	2800		2800	3750
Tisch
Tischlänge [mm]	3000	4000	4000	4000	4000
Tischbreite [mm]	2600		2600	3200
T-Nutengröße [mm]	28 x 10 x 200		28 x 10 x 200	28 x 15 x 200
Max. Tischlast [t]	15	14	18	15	17
Spindel
Spindelantrieb [kW]	22 / 26 (Optional 30 / 37)	22 / 26 (OP 30 / 37)	22 / 26 (Optional 30/37)	22 / 26 (Optional 30 / 37)	22 / 26 (OP 30 / 37)
Spindeldrehzahl [Upm]	Standard 6000 / Optional 4000	STD 6000 / OP 4000	Standard 6000 / Optional 4000	Standard 6000 / Optional 4000	STD 6000 / OP 4000
Spindelaufnahme	ISO 50	ISO 50	ISO 50	ISO 50	ISO 50
Spindellagerdurchm. [mm]	100	100	100	100	100
Zustellung
Eilgang ( X/Y/Z ) [m/min]	20 / 20 / 15	20 / 24 / 15	12 / 20 / 15	15 / 15 / 15	15 / 20 / 15
Vorschub [mm/min]	10000		10000
Werkzeugwechsler
Anz. Werkzeuge [Pos]	30 (40/60)	30 (*40/60)	30 (40/60)	30 (40/60)	30 (*40/60)
Min. Durchm. [mm]	125	125	125	125	125
Max. Durchm. [mm]	215	215	215	215	215
Max. Länge [mm]	400	400	400	400	400
Max. Gewicht [t]	20	20	20	20	20
Weitere Informationen
Steuerung	Siemens 840dsl / Heidenhain iTNC640	Siemens 840dsl / Heidenhain iTNC640	Siemens 840dsl / Heidenhain iTNC640	Siemens 840dsl / Heidenhain iTNC640	Siemens 840dsl / Heidenhain iTNC640
Messsystem	Heindenhain	Heindenhain		Heindenhain	Heindenhain
Führungsbahnentyp X/Y/Z	Linearführungen	Linearführungen	Linearführungen	Linearführungen	Linearführungen
Anschlußwert [kVA]	45	45	45	45	45
Netto Gew. [t]	36,5 / 39	37 / 40	43 /44,5	65 / 68	36 / 39
Platzbedarf (l x b x h) [m]	8,6 x 5,4 x 4,6	10,8 x 4,1 x 4,6	10,8 x 5,9 x 4,6	10,8 x 7,5 x 5,1	10,8 x 5,4 x 4,6

Model	GB – 4131 / GBMC-4131	GB-5116 / GBMC-5116	GB-5127 / GBMC-5127	GB – 5131 / GBMC-5131	GB-5140 / GBMC-5140
X- Achse [mm]	4100	5100	5100	5100	5100
Y- Achse [mm]	3100		2700	3100	4000
Z- Achse [mm]	1100	Standard 900 ( Optional 1100)	Standard 900 (Optional 1100)	1100	1100
Abstand Spindel / Tisch Oberkante [mm]	200 – 1300	200 – 1100 (Optional 200 – 1300)	200 – 1100 (Optional 200-1300)	200 – 1300	200 – 1300
Abstand zwischen den Ständern [mm]	3200		2800	3200	3750
Tisch
Tischlänge [mm]	3000	5000	5000	4000	5000
Tischbreite [mm]	2.900		2600	2.900	3200
T-Nutengröße [mm]	28 x 10 x 200		28 x 10 x 200	28 x 10 x 200	28x15x200
Max. Tischlast [t]	18	17	20	20	18
Spindel
Spindelantrieb [kW]	22 / 26 (Optional 30 / 37)	22 / 26 (OP 30 / 37)	22 / 26(Optional 30 / 37)	22 / 26 (Optional 30 / 37)	22 / 26 (Optional 30 / 37)
Spindeldrehzahl [Upm]	Standard 6000 / Optional 4000	STD 6000 / OP 4000	Standard 6000 / Optional 4000	Standard 6000 / Optional 4000	Standard 6000 / Optional 4000
Spindelaufnahme	ISO 50	ISO 50	ISO 50	ISO 50	ISO 50
Spindellagerdurchm. [mm]	100	100	100	100	100
Zustellung
Eilgang ( X/Y/Z ) [m/min]	15 / 20 / 15	15 / 20 / 15	12 / 20 / 15	12 / 20 / 15	12 / 15 / 15
Vorschub [mm/min]	10000		10000	10000	10000
Werkzeugwechsler
Anz. Werkzeuge [Pos]	30 (40 / 60)	30(*40 / 60)	30 (40 / 60)	30 (40 / 60)	30 (40 / 60)
Min. Durchm. [mm]	125	125	125	125	125
Max. Durchm. [mm]	215	215	215	215	215
Max. Länge [mm]	400	400	400	400	400
Max. Gewicht [t]	20	20	20	20	20
Weitere Informationen
Steuerung	Siemens 840dsl / Heidenhain iTNC640	Siemens 840dsl / Heidenhain iTNC640	Siemens 840dsl / Heidenhain iTNC640	Siemens 840dsl / Heidenhain iTNC640	Siemens 840dsl / Heidenhain iTNC640
Messsystem	Heindenhain	Heindenhain	Heindenhain	Heindenhain	Heindenhain
Führungsbahnentyp X/Y/Z	Linearführungen	Linearführungen	Linearführungen	Linearführungen	Linearführungen
Anschlußwert [kVA]	45	45	45	45	45
Netto Gew. [t]	51 / 54	39 / 42	49 / 51	53 / 56	70 / 73
Platzbedarf (l x b x h) [m]	10,8 x 6,4 x 4,6	12,7 x 4,1 x 4,6	12,9 x 5,9 x 4,6	12,9 x 6,4 x 4,6	12,9 x 7,5 x 5,1

Model	GB-6116 / GBMC-6116	GB-6122 / GBMC-6122	GB-6127 / GBMC-6127	GB-6131 / GBMC-6131	GB-6140 / GBMC-6140
X- Achse [mm]	6100	6100	6100	6100	6100
Y- Achse [mm]		2200	2700	3100
Z- Achse [mm]	Standard 900 ( Optional 1100)	Standard 900 (Optional 1100)	Standard 900 (Optional 1100)	1100	1100
Abstand Spindel / Tisch Oberkante [mm]	200 – 1100 (Optional 200-1300)	200 – 1100 (Optional 200-1300)	200 – 1100 (Optional 200-1300)	200 – 1300	200 – 1300
Abstand zwischen den Ständern [mm]		2300	2800	3200
Tisch
Tischlänge [mm]	6000	6000	6000	6000	6000
Tischbreite [mm]		2100	2600	2.900
T-Nutengröße [mm]		28 x 10 x 200	28 x 10 x 200	28 x 10 x 200
Max. Tischlast [t]	20	23	23	23	23
Spindel
Spindelantrieb [kW]	22 / 26 (OP30 / 37)	22 / 26 (Optional 30 / 37)	22 / 26 (Optional 30 / 37)	22 / 26 (Optional 30 / 37)	22 / 26 (Optional 30 / 37)
Spindeldrehzahl [Upm]	STD 6000 / OP 4000	Standard 6000 / Optional 4000	Standard 6000 / Optional 4000	Standard 6000 / Optional 4000	Standard 6000 / Optional 4000
Spindelaufnahme	ISO 50	ISO 50	ISO 50	ISO 50	ISO 50
Spindellagerdurchm. [mm]	100	100	100	100	100
Zustellung
Eilgang ( X/Y/Z ) [m/min]	15 / 20 / 15	10 / 20 / 15	10 / 20 / 15	10 / 20 / 15	10 / 15 / 15
Vorschub [mm/min]		10000	10000	10000
Werkzeugwechsler
Anz. Werkzeuge [Pos]	30 (*40 / 60)	30 (40 / 60)	30 (40 / 60)	30 (40 / 60)	30 (40 / 60)
Min. Durchm. [mm]	125	125	125	125	125
Max. Durchm. [mm]	215	215	215	215	215
Max. Länge [mm]	400	400	400	400	400
Max. Gewicht [t]	20	20	20	20	20
Weitere Informationen
Steuerung	Siemens 840dsl / Heidenhain iTNC640	Siemens 840dsl / Heidenhain iTNC640	Siemens 840dsl / Heidenhain iTNC640	Siemens 840dsl / Heidenhain iTNC640	Siemens 840dsl / Heidenhain iTNC640
Messsystem	Heindenhain	Heindenhain	Heindenhain	Heindenhain	Heindenhain
Führungsbahnentyp X/Y/Z	Linearführungen	Linearführungen	Linearführungen	Linearführungen	Linearführungen
Anschlußwert [kVA]	45	45	45	45	45
Netto Gew. [t]	43 / 46	47,5 / 50	56 / 70	57 /60	75 / 78
Platzbedarf (l x b x h) [m]	14,6 x 4,1 x 4,6	14,8 x 5,4 x 4,6	14,9 x 5,9 x 4,6	14,9 x 6,4 x 4,6	14,9 x 7,5 x 5,1

Model	GB-8122 / GBMC-8122	GB-8127 / GBMC-8127	GB-8131 / GBMC-8131	GB-8140 / GBMC-8140	GB-10140 / GBMC-10140
X- Achse [mm]	8100	8100	8100	8100	10100
Y- Achse [mm]	2200	2700	3100	4000	2700
Z- Achse [mm]	Standard 900 (Optional 1100)	Standard 900 (Optional 1100)	1100	1100	Standard 900 (Optional 1100)
Abstand Spindel / Tisch Oberkante [mm]	200-1100 (Optional 200 – 1300)	200-1100 (Optional 200 – 1300)	200 – 1300	200 – 1300	200 – 1100 (Optional 200 – 1300)
Abstand zwischen den Ständern [mm]	2300	2800	3200	3750	2300
Tisch
Tischlänge [mm]	8000	8000	8000	8000	10000
Tischbreite [mm]	2100	2600	2900	3200	2100
T-Nutengröße [mm]	28 x 10 x 200	28 x 10 x 200	28 x 13 x 200	28 x 15 x 200	28 x 10 x 200
Max. Tischlast [t]	26	26	26	26	29
Spindel
Spindelantrieb [kW]	22 / 26 (Optional 30 / 37)	22 / 26(Optional 30 / 37)	22 / 26 (Optional 30 / 37)	22 / 26 (Optional 30 / 37)	22 / 26 (Optional 30 / 37)
Spindeldrehzahl [Upm]	Standard 6000 / Optional 4000	Standard 6000 / Optional 4000	Standard 6000 / Optional 4000	Standard 6000 / Optional 4000	Standard 6000 / Optional 4000
Spindelaufnahme	ISO 50	ISO 50	ISO 50	ISO 50	ISO 50
Spindellagerdurchm. [mm]	100	100	100	100	100
Zustellung
Eilgang ( X/Y/Z ) [m/min]	10 / 15 / 15	10 / 20 / 15	10 / 15 / 15	10 / 15 / 15	8 / 15 / 15
Vorschub [mm/min]	10000	10000	10000	10000	10000
Werkzeugwechsler
Anz. Werkzeuge [Pos]	30 (40 / 60)	30 (40 / 60)	30 (40 / 60)	30 (40 / 60)	30 (40 / 60)
Min. Durchm. [mm]	125	125	125	125	125
Max. Durchm. [mm]	215	215	215	215	215
Max. Länge [mm]	400	400	400	400	400
Max. Gewicht [t]	20	20	20	20	20
Weitere Informationen
Steuerung	Siemens 840dsl / Heidenhain iTNC640	Siemens 840dsl / Heidenhain iTNC640	Siemens 840dsl / Heidenhain iTNC640	Siemens 840dsl / Heidenhain iTNC640	Siemens 840dsl / Heidenhain iTNC640
Messsystem		Heindenhain	Heindenhain	Heindenhain	Heindenhain
Führungsbahnentyp X/Y/Z	Linearführungen	Linearführungen	Linearführungen	Linearführungen	Linearführungen
Anschlußwert [kVA]	45	45	45	45	45
Netto Gew. [t]	62,5 / 65	62 / 64	69 / 72	85 / 88	77,5 / 80
Platzbedarf (l x b x h) [m]	18,8 x 5,4 x 4,6	18,9 x 5,9 x 4,6	18,9 x 6,4 x 4,6	18,9 x 7,5 x 5,1	22,8 x 5,4 x 4,6

Model	GB-10127 / GBMC-10127	GB-10131 / GBMC-10131	GB-10140 / GBMC-10140
X- Achse [mm]	10100	10100	10100
Y- Achse [mm]	2700		4000
Z- Achse [mm]	Standard 900 (Optional 1100)	1100	1100
Abstand Spindel / Tisch Oberkante [mm]	200-1100 (Optional 200 – 1300)	200 – 1300	200 – 1300
Abstand zwischen den Ständern [mm]	2800	3200	3750
Tisch
Tischlänge [mm]	10000	10000	10000
Tischbreite [mm]	2600		3200
T-Nutengröße [mm]	28 x 10 x 200		28 x 15 x 200
Max. Tischlast [t]	29	29	29
Spindel
Spindelantrieb [kW]	22 / 26 (Optional 30 / 37)	22 / 26 (Optional 30 / 37)	22 / 26 (Optional 30 / 37)
Spindeldrehzahl [Upm]	Standard 6000 / Optional 4000	Standard 6000 / Optional 4000	Standard 6000 / Optional 4000
Spindelaufnahme	BT50	BT50	BT50
Spindellagerdurchm. [mm]	100	100	100
Zustellung
Eilgang ( X/Y/Z ) [m/min]	8 / 20 / 15	8 / 15 / 15	8 / 15 / 15
Vorschub [mm/min]	10000		10000
Werkzeugwechsler
Anz. Werkzeuge [Pos]	30 (40 / 60)	30 (40 / 60)	30 (40 / 60)
Min. Durchm. [mm]	125	125	125
Max. Durchm. [mm]	215	215	215
Max. Länge [mm]	400	400	400
Max. Gewicht [t]	20	20	20
Weitere Informationen
Steuerung	Siemens 840dsl / Heidenhain iTNC640	Siemens 840dsl / Heidenhain iTNC640	Siemens 840dsl / Heidenhain iTNC640
Messsystem	Heindenhain	Heindenhain	Heindenhain
Führungsbahnentyp X/Y/Z	Linearführungen	Linearführungen	Linearführungen
Anschlußwert [kVA]	45	45	45
Netto Gew. [t]	68 / 70	75 / 78	95 / 98
Platzbedarf (l x b x h) [m]	22,9 x 5,9 x 4,6	22,9 x 6,4 x 4,6	22,9 x 7,5 x 5,1
