Описание оборудования

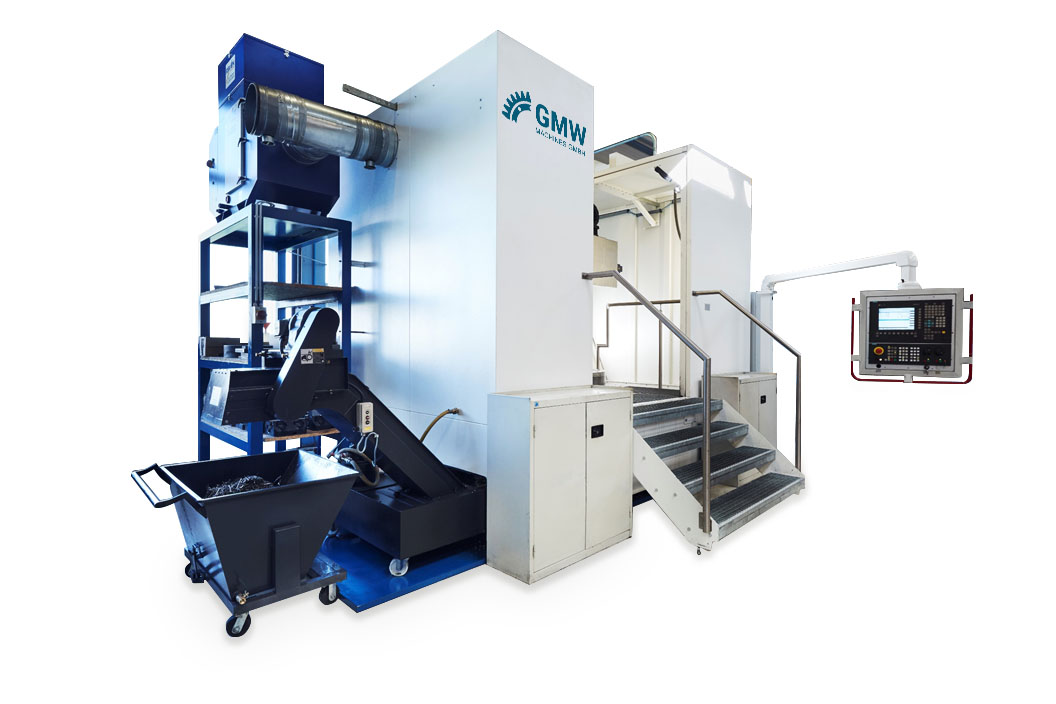

Компактные одностоечные вертикальные токарные станки GMW применяются для точения небольших заготовок. Эти одностоечные токарно- карусельные станки особенно отличаются прочной и эффективной конструкцией, а также уникальным соотношением цены и качества.
Жесткая конструкция одностоечного токарного станка обеспечивает низкую вибрацию и высокую точность резания, а гидростатические направляющие дополнительно демпфируют колебания.
Технические характеристики
| Спецификация | SVTM1200CNC | SVTM1600CNC | SVTM2000CNC | SVTM2500CNC |
|---|---|---|---|---|
| МАКСИМАЛЬНЫЙ ДИАМЕТР ОБРАБОТКИ (ММ) | 1.250 | 1.600 | 2.000 | 2.500 |
| Диаметр планшайбы (мм) | 1.050 | 1.400 | 1.600 | 2.000 |
| Максимальная высота точения (мм) | 1.000 | 1.600 | 1.400 | 2.000 |
| Максимальный вес заготовки (тонн) | 5 | 8 | 12 | 16 |
| Частота вращения планшайбы (об/мин) | 4 – 400 | 3.15 – 315 | 2.5 – 250 | 2 – 200 |
| Частота вращения планшайбы (об/мин) Фрезерный привод | 0,001 – 1 | 0,001 – 1 | 0,001 – 1 | 0,001 – 1 |
| ФРЕЗЕРНЫЙ ШПИНДЕЛЬ(ОБ/МИН) | 10 – 1000 | 10 – 1000 | 10 – 1000 | 10 – 1000 |
| Максимальный крутящий момент на планшайбе (кНМ) | 10 | 20 | 25 | 32 |
| Перемещение ползуна горизонтальное (мм) | 1000 | 1.400 | 1.400 | 1.600 |
| Перемещение ползуна вертикальное (мм) | 870 | 1200 | 1400 | 1400 |
| Максимальная подача ползуна (мм/мин) | 6.000 | 6.000 | 6.000 | 6.000 |
| Перемещение поперечной балки (мм) | 500 | 1000 | 1000 | 1400 |
| СКОРОСТЬ УСТАНОВОЧНОГО ПЕРЕМЕЩЕНИЯ ПОПЕРЕЧНОЙ БАЛКИ (ММ/МИН) | 300 | 300 | 300 | 300 |
| Мощность двигателя (кВт) | 37 | 55 | 55 | 55 |
| Вес станка, ок. (тонн) | 12 | 23 | 26 | 31 |
| ГАБАРИТНЫЕ РАЗМЕРЫ (М) | 4,7 x 5.5 x 4,5 | 4.8 x 6.2 x 5.6 | 5.4 x 6.2 x 5.6 | 6,4 x 6.8 x 6,0 |
В стандартной комплектации наши станки поставляются с системой управления Siemens. По желанию мы можем также использовать системы управления Heidenhain и Fanuc. Машины монтируются и поставляются на основе технического задания.
