Описание оборудования

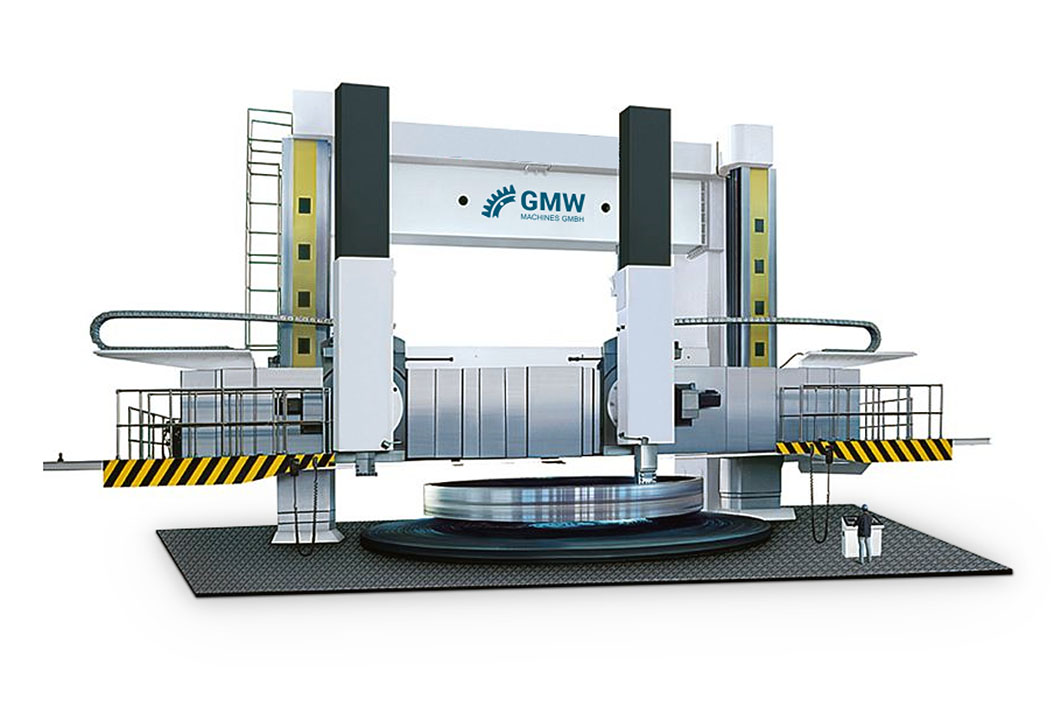

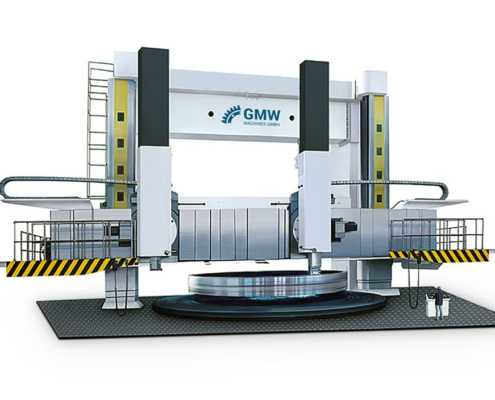

Двухстоечные токарно-карусельные станки GMW отлично подходят для обработки больших заготовок. С помощью этих станков изготовитель может обрабатывать точением более габаритные детали с высокой точностью и эффективностью. Дополнительно может быть интегрирована специальная система “Pickup”, которая значительно сокращает время наладки станка.
Технические характеристики
| Спецификация | VTM3150 | VTM3500 | VTM4000 |
|---|---|---|---|
| Максимальный диаметр обработки (мм) | 3150 | 3500 | 4000 |
| Максимальная высота точения (мм) | 2000 | 2000 – 2500 | 2500 – 3200 |
| Диаметр планшайбы (мм) | 2850 | 3150 | 3600 |
| Вес заготовки (тонн) | 40 | 50 | 63 |
| Частота вращения планшайбы (об/мин) | 0,63 – 100 | 0,63 – 100 | 0,63 – 100 |
| Частота вращения планшайбы Фрезерование (об/мин) | 0,001 – 1 | 0,001 – 1 | 0,001 – 1 |
| Фрезерный шпиндель (ОБ/МИН) | 10 – 1000 | 10 – 1000 | 10 – 1000 |
| Максимальный крутящий момент на планшайбе (кНМ) | 80 | 80 | 80 |
| Максимальное перемещение ползуна вертикальное (мм) | 1400 | 1600 | 2000 |
| Фрезерный шпиндель (кВт) | 22 | 22 | 22 |
| Мощность двигателя (кВт) | 55 | 55 | 55 |
В стандартной комплектации наши станки поставляются с системой управления Siemens. По желанию мы можем также использовать системы управления Heidenhain и Fanuc. Станки монтируются и поставляются на основе технического задания.

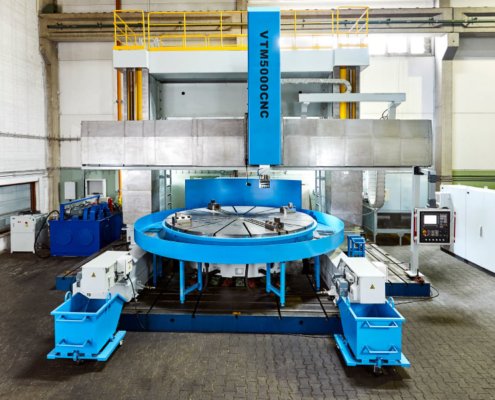

| Спецификация | VTM5000 | VTM6300 | VTM8000 |
|---|---|---|---|
| Максимальный диаметр обработки (мм) | 5000 | 6300 | 8000 |
| Максимальная высота точения (мм) | 2500 – 4000 | 3000 – 5000 | 4000 – 5000 |
| ДИАМЕТР ПЛАНШАЙБЫ (ММ) | 4500 | 5700 | 7200 |
| Вес заготовки (тонн) | 100 – 160 | 63 – 160 | 100 – 250 |
| Частота вращения планшайбы (об/мин) | 0,6 – 80 | 0,3 – 50 | 0,2 – 30 |
| Частота вращения планшайбы Фрезерование (об/мин) | 0,001 – 1 | 0,001 – 1 | 0,001 – 1 |
| Фрезерный шпиндель (ОБ/МИН) | 10 – 1000 | 10 – 1000 | 10 – 1000 |
| Максимальный крутящий момент на планшайбе (кНМ) | 125 | 160 – 400 | 315 – 530 |
| Максимальное перемещение ползуна вертикальное (мм) | 2500 | 2500 | 3150 |
| Фрезерный шпиндель (кВт) | 22 | 28 | 28 |
| Мощность двигателя (кВт) | 55 | 55 – 81 | 81 – 125 |
В стандартной комплектации наши станки поставляются с системой управления Siemens. По желанию мы можем также использовать системы управления Heidenhain и Fanuc. Станки монтируются и поставляются на основе технического задания.
| Спецификация | VTM10000 | VTM12500 | ДО VTM28000 |
|---|---|---|---|
| Максимальный диаметр обработки (мм) | 10000 | 12500 | ДО 28000 |
| Максимальная высота точения (мм) | 4000 – 6500 | 5000 – 6500 | 12000 |
| Диаметр планшайбы (мм) | 8000 | 10000 | 12000 |
| Вес заготовки (тонн) | 250 – 400 | 250 – 500 | 800 |
| Частота вращения планшайбы (об/мин) | 0,2 – 25 | 0,2 – 25 | 0,1 – 12 |
| Частота вращения планшайбы Фрезерование (об/мин) | 0,001 – 1 | 0,001 – 1 | – |
| Фрезерный шпиндель (ОБ/МИН) | 10 – 1000 | 10 – 1000 | – |
| Максимальный крутящий момент на планшайбе (кНМ) | 500 – 630 | 630 – 750 | 1000 |
| Максимальное перемещение ползуна вертикальное (мм) | 3250 | 3250 | 5000 |
| Фрезерный шпиндель (кВт) | 39 | 39 | – |
| Мощность двигателя (кВт) | 143 | 143 | 200 |
В стандартной комплектации наши станки поставляются с системой управления Siemens. По желанию мы можем также использовать системы управления Heidenhain и Fanuc. Станки монтируются и поставляются на основе технического задания.
