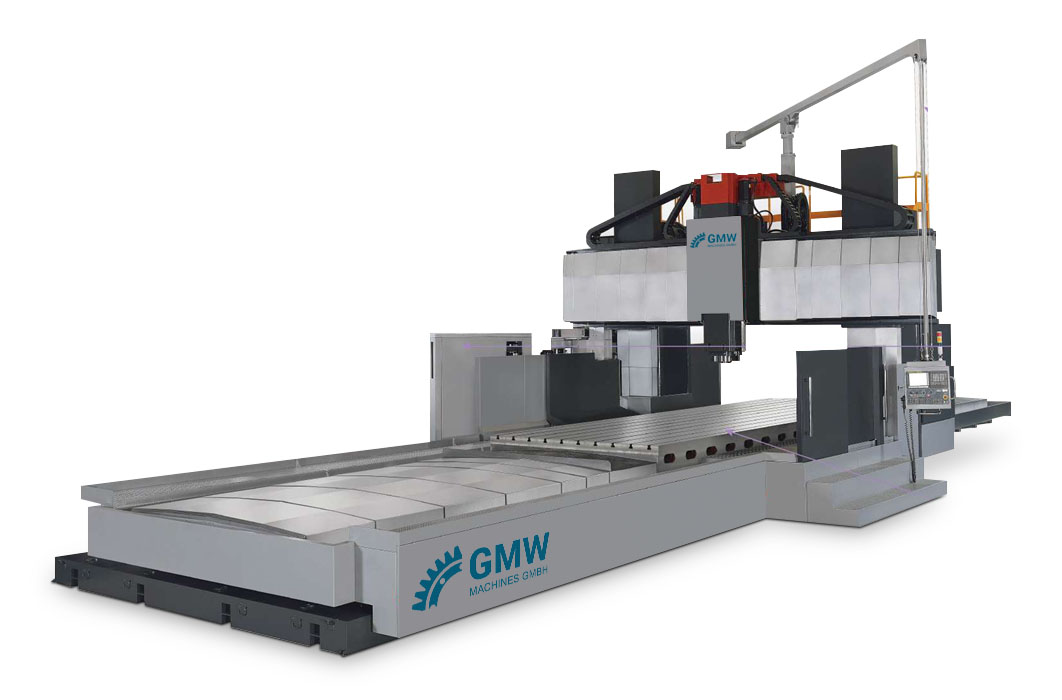

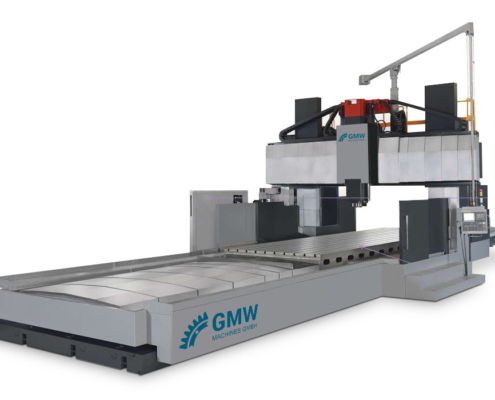

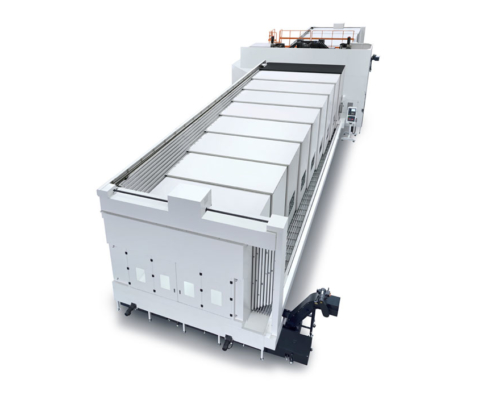

BAZ mit verfahrbarem Tisch / Serie GRV

Portalfräsmaschinen

Produktbeschreibung

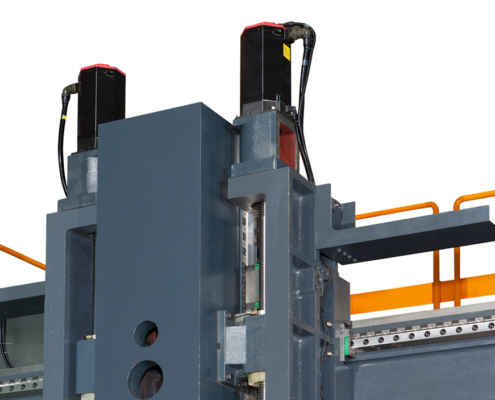

Portalfräsmaschinen von GMW mit verfahrbarem Tisch zeichnen sich besonders durch ihre starke Belastbarkeit bei der Aufnahme von Bearbeitungskräften aus. Im Speziellen sind diese Maschinen für die hohen Belastungen bei der Bearbeitung von Großteilen konstruiert. Mit modernen Fräseinheiten lässt diese Bauart hohe Schnittgeschwindigkeiten und mehrachsige Bearbeitungen bei großen Werkstückgewichten und Abmessungen zu.

Daten & Fakten

GRV 3135 - GRV 5140 GRV 6135 - GRV 10140

Spezifikation	GRV-3135	GRV-4135	GRV-4140	GRV-5135	GRV-5140
Verfahrweg
X- Achse [mm]	3100	4100	4100	5100	5100
Y- Achse [mm]	3500	3500	4000	3500	4000
Z- Achse [mm]	1100	1100	1100	1100	1100
Abstand Spindel / Tisch Oberkante [mm]	200 – 1300	200 – 1300	200 – 1300	200 – 1300	200 – 1300
Abstand zwischen den Ständern [mm]	2700	2700	3200	2700	3200
Tisch
Tischlänge (X) [mm]	3000	4000	4000	5000	5000
Tischbreite (Y) [mm]	2100	2100	2600	2100	2600
T – Nutenmasse [mm]	28 x 10 x 200	28 x 10 x 200	28 x 10 x 200	28 x 10 x 200	28 x 10 x 200
Max. Werkstückgewicht [t]	14	17	18	20	20
Spindel
Spindelleistung [Kw]	22 / 26 (Optional 30 / 37)	22 / 26 (Optional 30 / 37)	22 / 26 (Optional 30 / 37)	22 / 26 (Optional 30 / 37)	22 / 26 (Optional 30 / 37)
Spindeldrehzahl [Upm]	6000	6000	6000	6000	6000
Spindelaufnahme	ISO 50	ISO 50	ISO 50	ISO 50	ISO 50
Zustellung
Eilgang ( X/Y/Z ) [m/min]	20 / 20 / 15	15 / 20 / 15	15 / 20 / 15	15 / 20 / 15	15 / 20 / 15
Vorschub [mm/min]	10000	10000	10000	10000	10000

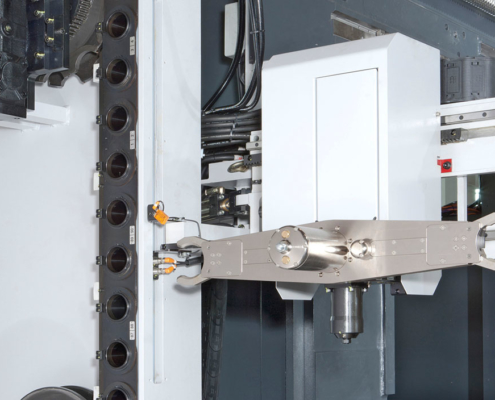

Werkzeugwechsler
Anz. Werkzeuge [Pos]	40 / 60 / 90 / 120	40 / 60 / 90 / 120	40 / 60 / 90 / 120	40 / 60 / 90 / 120	40 / 60 / 90 / 120
Min Werkzeugschaftdurchm [mm]	125	125	125	125	125
Max Werkzeugschaftdurchm [mm]	215	215	215	215	215
Max. Werkzeuglänge [mm]	450	450	450	450	450
Max. Werkzeuggew. [kg]	20	20	20	20	20
zusätzliche Informationen
Steuerung	Siemens 840dsl / Heidenhain iTNC640	Siemens 840dsl / Heidenhain iTNC640	Siemens 840dsl / Heidenhain iTNC640	Siemens 840dsl / Heidenhain iTNC640	Siemens 840dsl / Heidenhain iTNC640
Messsysteme	Heidenhain – Linear	Heidenhain – Linear	Heidenhain – Linear	Heidenhain – Linear	Heidenhain – Linear

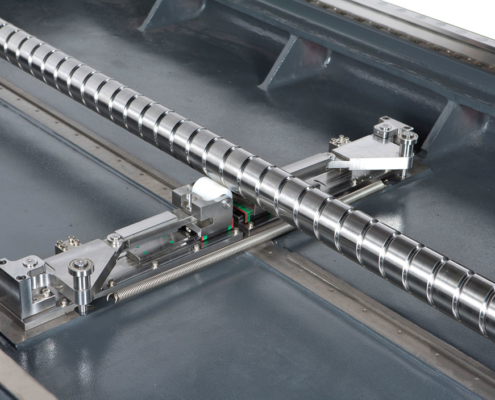

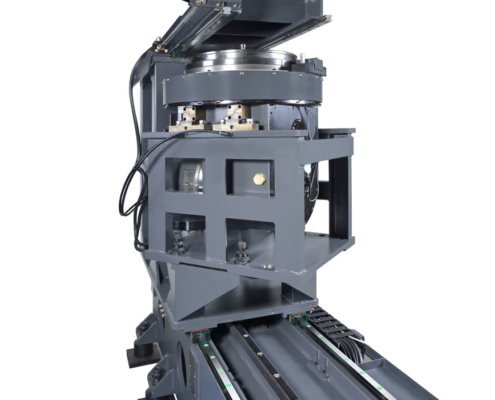

Führungen X/Y/Z Achse	Linearführung	Linearführung	Linearführung	Linearführung	Linearführung
Anschlusswert [kVA]	45	45	45	45	45
Net Gewicht ca. [t]	38	43	46	48	52
Platzbedarf ca. (L/B/H)	8,7 x 7 x 5,3	10,7 x 7 x 5,3	10,7 x 7,5 x 5,3	12,7 x 7 x 5,3	12, 7 x 7,5 x 5,3

Standardmäßig werden unsere Maschinen mit Siemens-Steuerung ausgeliefert. Auf Wunsch können wir die Maschinen auch mit Heidenhain- und Fanuc-Steuerungen auslegen. Die Maschinen werden mittels Pflichtenheft montiert und ausgeliefert.

Spezifikation	GRV-6135	GRV-6140	GRV-8135	GRV-8140	GRV-10135	GRV-10140
Verfahrweg
X- Achse [mm]	6100	6100	8100	8100	10100	10100
Y- Achse [mm]	3500	4000	3500	4000	3500	4000
Z- Achse [mm]	1100	1100	1100	1100	1100	1100
Abstand Spindel / Tisch Oberkante [mm]	200 – 1300	200 – 1300	200 – 1300	200 – 1300	200 – 1300	200 – 1300
Abstand zwischen den Ständern [mm]	2700	3200	2700	3200	3200	3200
Tisch
Tischlänge (X) [mm]	6000	6000	8000	8000	10.000	10.000
Tischbreite (Y) [mm]	2100	2800	2100	2600	2100	260
T – Nutenmasse [mm]	28 x 10 x 200	28 x 10 x 200	28 x 10 x 200	28 x 10 x 200	28 x 10 x 200	28 x 10 x 200
Max. Werkstückgewicht [t]	23	23	26	26	29	29
Spindel
Spindelleistung [Kw]	22 / 26 ( Optional 30 / 37 )	22 / 26 ( Optional 30 / 37 )	22 / 26 ( Optional 30 / 37 )	22 / 26 ( Optional 30 / 37 )	22 / 26 ( Optional 30 / 37 )	22 / 26 ( Optional 30 / 37 )
Spindeldrehzahl [Upm]	6000	6000	6000	6000	6000	6000
Spindelaufnahme	ISO 50	ISO 50	ISO 50	ISO 50	ISO 50	ISO 50
Zustellung
Eilgang ( X/Y/Z ) [m/min]	12 / 20 / 15	12 / 20 / 15	10 / 20 / 15	10 / 20 / 15	8 / 20 / 15	8 / 20 / 15
Vorschub [mm/min]	10000	10000	10000	10000	10000	10000
Werkzeugwechsler
Anz. Werkzeuge [Pos]	40 / 60 / 90 / 120	40 / 60 / 90 / 120	40 / 60 / 90 / 120	40 / 60 / 90 / 120	40 / 60 / 90 / 120	40 / 60 / 90 / 120
Min Werkzeugschaftdurchm [mm]	125	125	125	125	125	125
Max Werkzeugschaftdurchm [mm]	215	215	215	215	215	215
Max. Werkzeuglänge [mm]	450	450	450	450	450	450
Max. Werkzeuggew. [kg]	20	20	20	20	20	20
zusätzliche Informationen
Steuerung [Type]	Siemens 840dsl / Heidenhain iTNC640	Siemens 840dsl / Heidenhain iTNC640	Siemens 840dsl / Heidenhain iTNC640	Siemens 840dsl / Heidenhain iTNC640	Siemens 840dsl / Heidenhain iTNC640	Siemens 840dsl / Heidenhain iTNC640
Messsysteme	Heidenhain	Heidenhain	Heidenhain	Heidenhain	Heidenhain	Heidenhain
Führungen X/Y/Z Achse [Type]	Linearführung	Linearführung	Linearführung	Linearführung	Linearführung	Linearführung
Anschlusswert [kVA]	45	45	45	45	45	45
Net Gewicht ca. [t]	53	58	63	70	73	82
Platzbedarf ca. (L/B/H)	14,8 x 7 x 5,3	14,7 x 7,5 x 5,3	18,7 x 7 x 5,3	18,7 x 7,5 x 5,3	22,7 x 7 x 5,3	22,7 x 7,5 x 5,3
